Instrução de Montagem

Começa abrindo uma valeta como explicaremos a seguir.

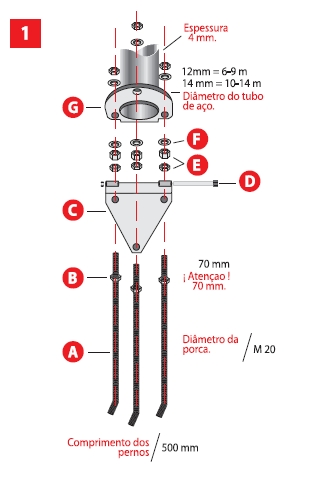

Prepare os pernos (A) de acordo com o desenho (1) e, presta muita atenção a porca indicada com a letra (B), que se deve situar precisamente a 70 mm da parte superior dos pernos (A).

Enche a valeta com betão, insere os pernos com a placa base ( C ) (montados), quando a placa base estiver em contato com o betão certifica-se que está bem nivelada usando um 'nivelador'. Igualmente se carece certificar da direção da placa base de forma a que não haja qualquer impedimento na hora de erguer ou baixar o mastro.

Quando o betão estiver seco, enrosque as porcas grossas com argolas (E) nos pernos (A), depois iguala as três porcas grossas (E). Introduza a base do mastro (G) com placa base (C) com o parafuso (D).

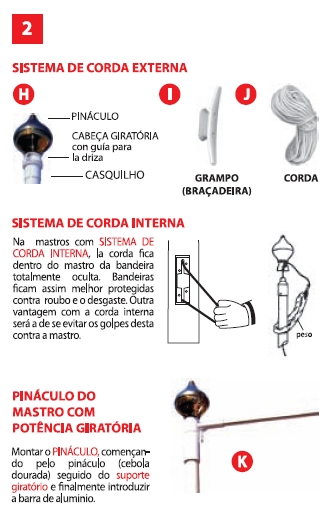

Depois que o mastro estiver em posição horizontal sobre o solo, assenta os últimos acessórios (H) bem como se vê no desenho (2), a braçadeira (I) e a corda (J) SISTEMA DE CORDA EXTERNA (STD), SISTEMA DE CORDA INTERNA (SDI) OU SISTEMA DE BARRA DE POTÊNCIA GIRATORIA (SPG).

Ergue o mastro, enrosque as três porcas com argolas nos pernos, na parte superior da base do mastro e aperte. Se necessitar de alguma alteração na nivelação do mastro, utilize as três porcas na parte inferior do mastro (E).

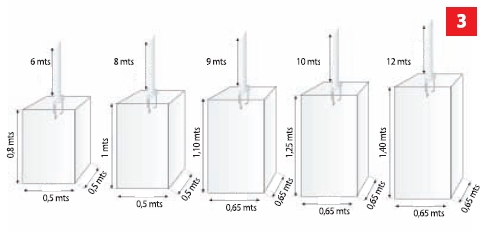

Instalação no SOLO.

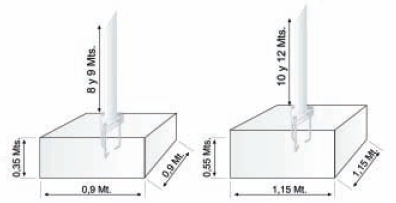

Instalação em PEANAS.
